熱処理
 ネジやボルトにはどんな「熱処理」をするので しょうか？
　
タッピンネジやドリルネジなどにおこなう「浸炭焼き入れ」と６角穴付ボルトやハイテンボルトなどにおこなう「調質焼き入れ」 が代表的です。

「浸炭焼き入れ」
タッピンネジは相手材にタップをたてなければいけないので、 ねじ山をより硬くする必要があります。そのため、鋼の表面を より硬くする「浸炭焼き入れ」を行います。 タッピンネジの材質のＳＷＣＨ１６Ａ・１８Ａは浸炭ガス層の中で　
　　　（浸炭ガス−熱処理される鋼に炭素を与えるガス)

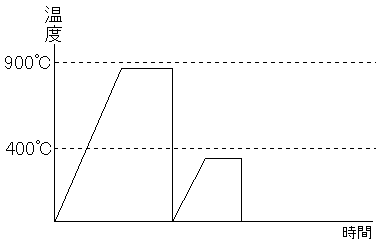

９００℃近くで「焼き入れ」をすると炭素をよく吸収し表面が特に硬くなります。この表面の硬くなった層を「浸炭層」と言います。 さらに、安定した組織にするために「焼き戻し」を行います。焼き戻し温度は３００゜Ｃ〜４００゜Ｃです。ちなみに、ＳＷＣＨ１６Ａの「１６」は、０.１６％の炭素を含んでいる ことを表します。鋼は炭素が多いほどより硬くなります。
　
「調質焼き入れ」

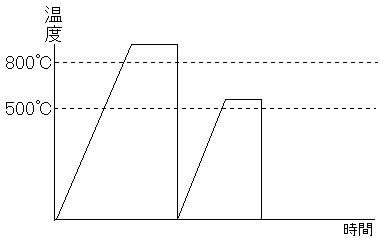

６角穴付ボルトは「強度区分１２．９」や「強度区分１０．９」の 高強度を保証しなければいけないので、「硬さ」だけでなく破断を おこさないための「ねばり」も求められます。そのため「ねばり」の ある組織をつくる「調質焼き入れ」を行います。 ６角穴付ボルトの材質のＳＣＭ４３５は炭素量が多く焼き入れ性が 優れていて８００℃〜９００℃で「焼き入れ」後、４５０℃〜５５０℃で 「焼き戻し」すると硬くてねばりのある組織に調質されます。 （ソルバイト組織）

ちなみに、ＳＣＭ４３５の「４３５」は、０.３５％の炭素を含んでいることを表します。
